港湾整備工事

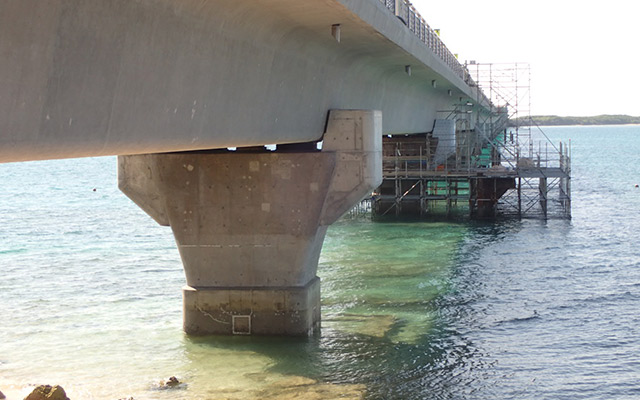

港湾施設（桟橋・荷役施設）において、塩害等により劣化した、
あるいは耐荷力不足となったコンクリート構造物に対して補修・補強の施工を行っています。

• 工法名称

  テナー走行版・コンテナ版取替

  工法概要

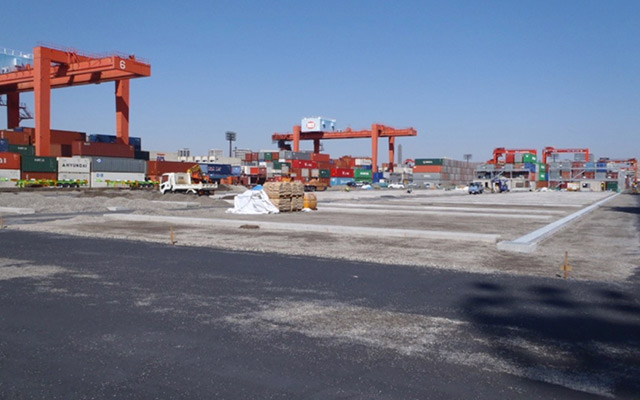

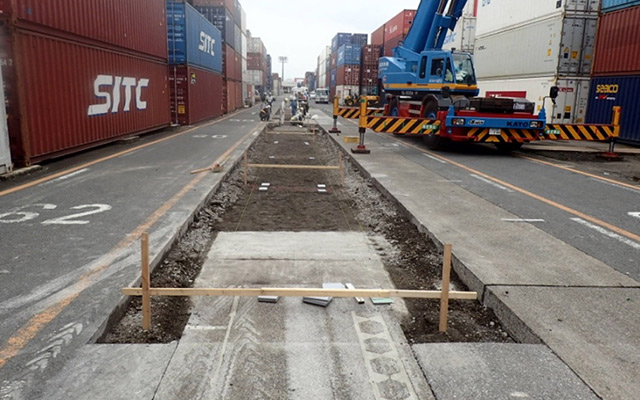

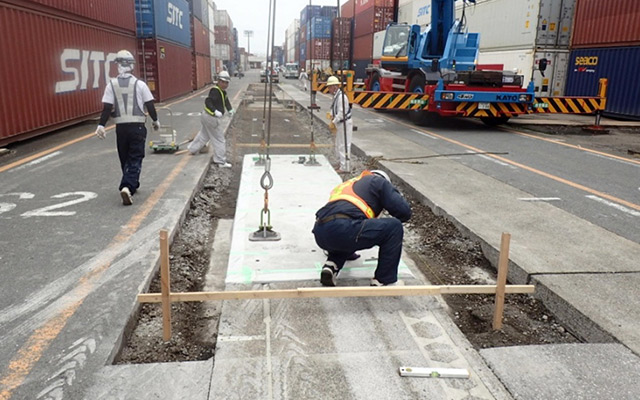

  コンテナヤードPC舗装版は、桟橋やヤード上でクレーンが走行するための版（テナー走行版）、コンテナを支持するための版（コンテナ版）等、コンテナヤードの重荷重を支持する部分に使用されます。版にプレストレスを与えることにより、重荷重に対するひび割れ抵抗性・たわみ追随（ついずい）性が高くなり、耐久性に優れた構造になります。プレキャストPC舗装版は、①コンクリートの現地での養生時間の不要に伴う工期の短縮、②PC版の段差修復、損傷したPC版の取り換えが可能である、等のメリットもあります。構造上の弱点になると考えられる版同士の接合箇所となる目地部には、荷重伝達装置として水平ジョイントを用いるため、構造的にも連続性が保たれます。



  ※各画像をクリックすると拡大表示されます

• 工法名称

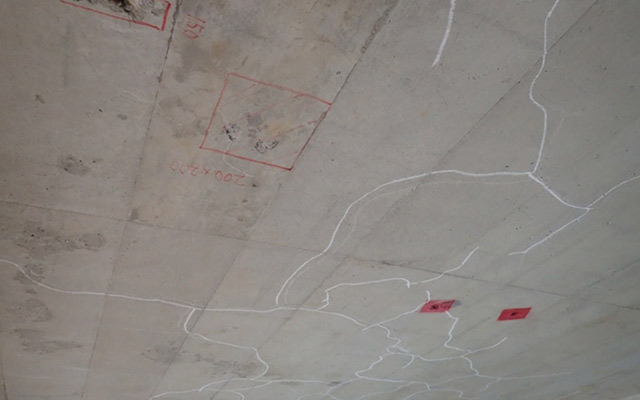

  ひび割れ注入工法・充填工法

  工法概要

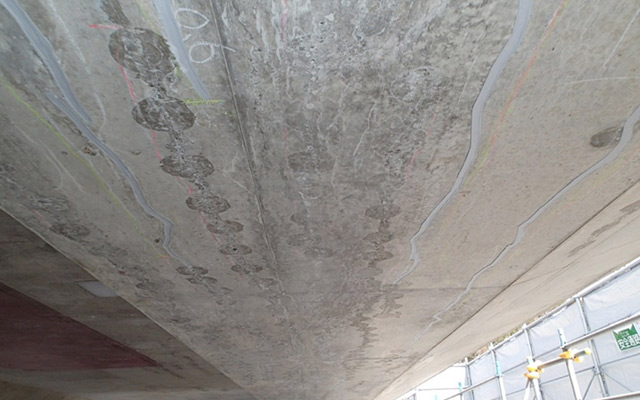

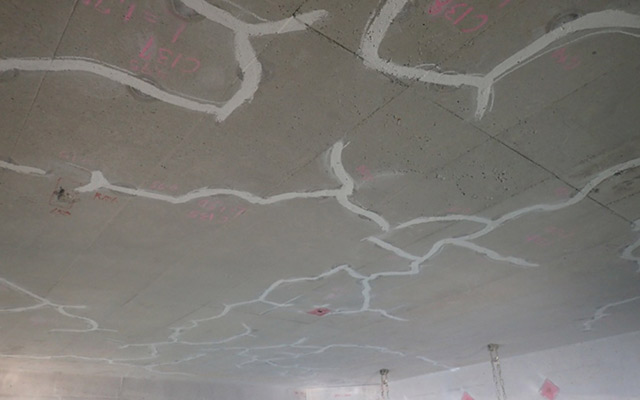

  ひび割れ注入工法は、幅0.2～1.0mm程度のひび割れに対して、樹脂系あるいはセメント系の材料を注入して、防水性、耐久性を向上させるもので、仕上げ材がコンクリートの躯体から浮いている場合の補修にも採用されます。ひび割れ充填工法は、0.5～1.0mm程度以上の比較的大きな幅のひび割れで、かつ鉄筋が腐食していない場合の補修に適しており、ひび割れに沿ってＵ字形にコンクリートをカットし、その部分に補修材を充填する方法です。



  ※各画像をクリックすると拡大表示されます

• 工法名称

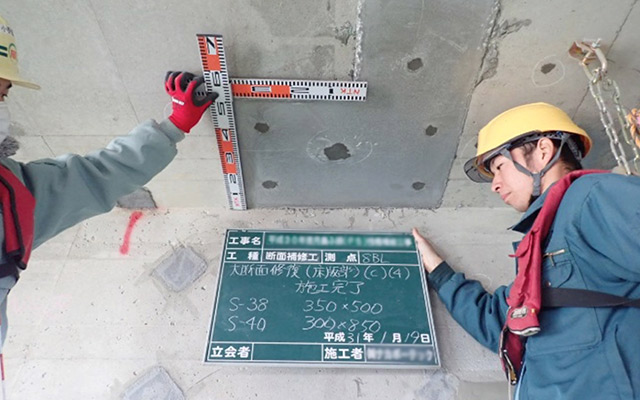

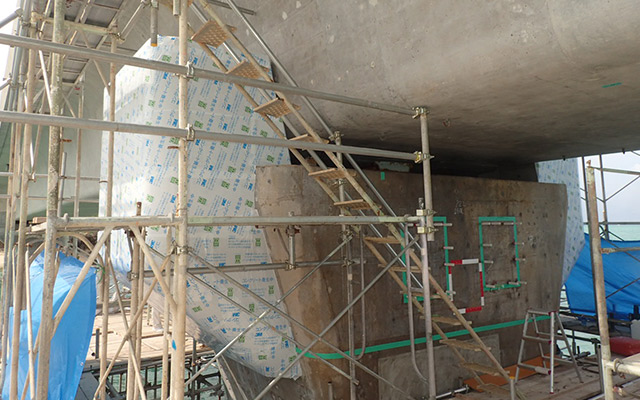

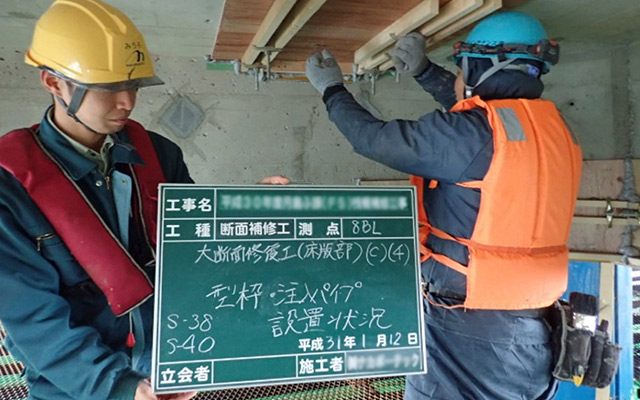

  断面修復工法

  工法概要

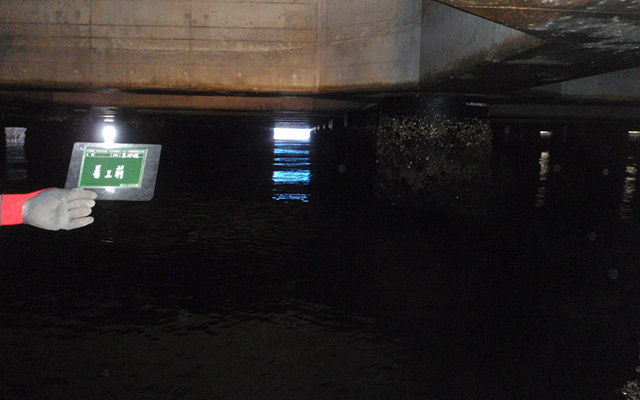

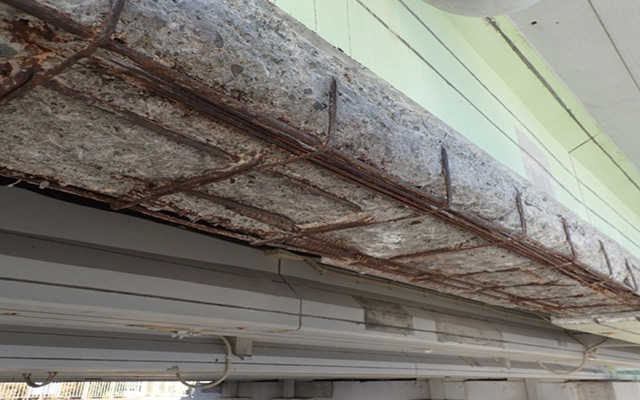

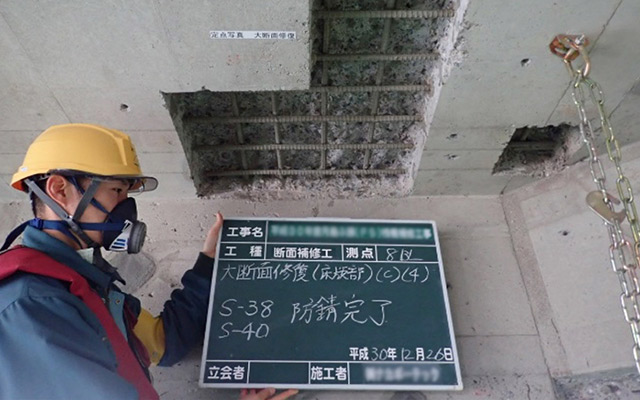

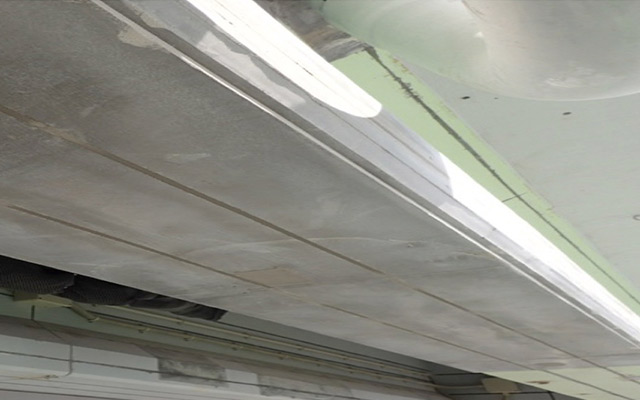

  塩害などにより剥離（はくり）や剥落（はくらく）などのコンクリートの変状が生じた箇所をはつり取った後に、モルタルなどの断面修復材を用いてはつり部分を修復する工法です。塩害とは海に近い地域などにおいて塩化物がコンクリ－トに侵入することにより、中の鋼材が腐食する現象です。



  ※各画像をクリックすると拡大表示されます

• 工法名称

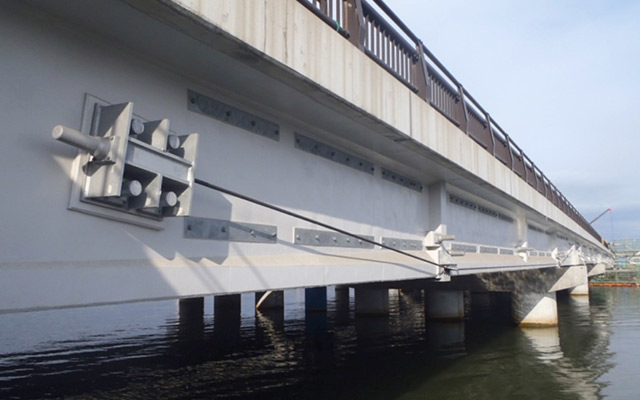

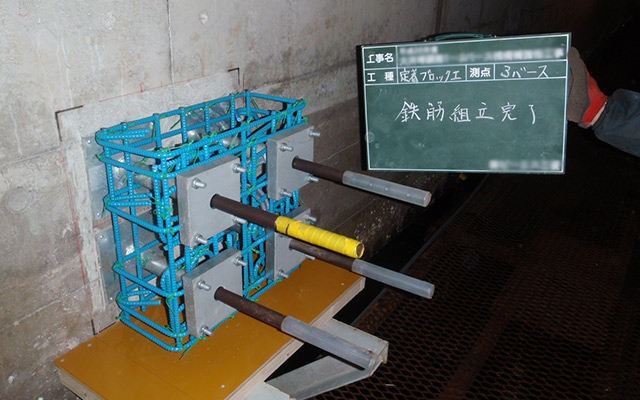

  外ケーブル工法　(外ケーブル補強)

  工法概要

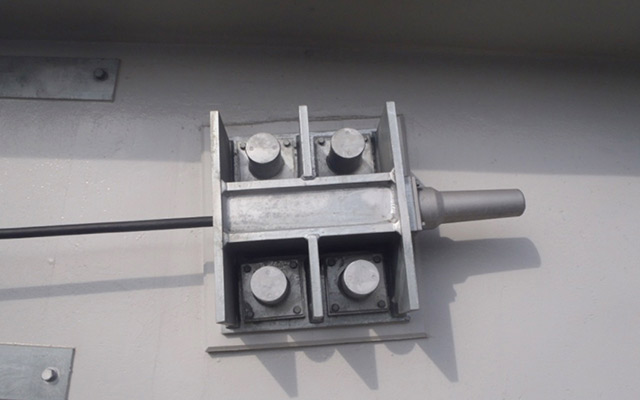

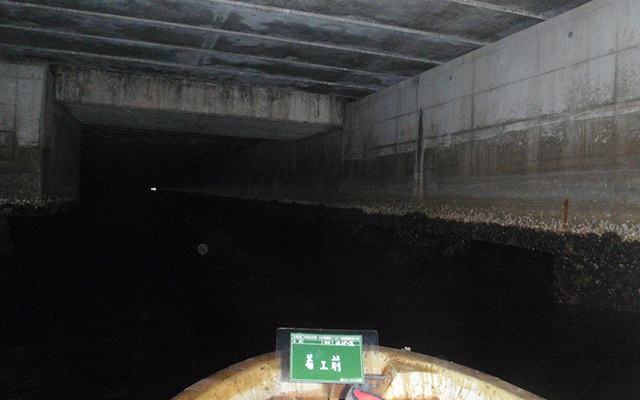

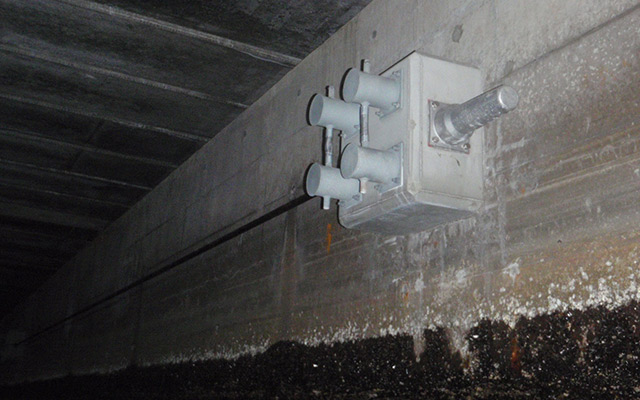

  桟橋上のクレーンの大型化など、耐荷力が不足した部材に、ブラケットを用いてPC鋼線（外ケーブル）を配置し付加プレストレスを導入して、耐荷力を向上させる工法です。



  ※各画像をクリックすると拡大表示されます

• 工法名称

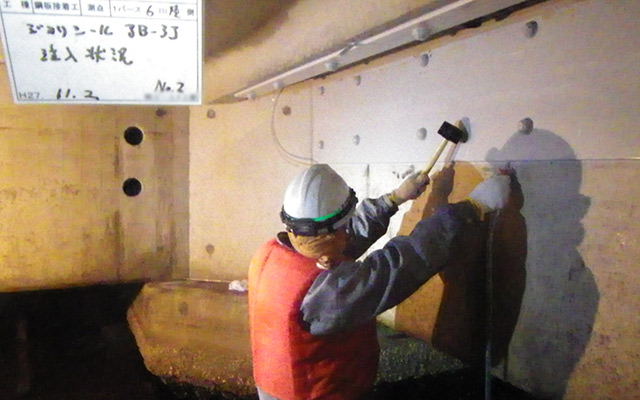

  鋼板接着工法　(鋼板補強)

  工法概要

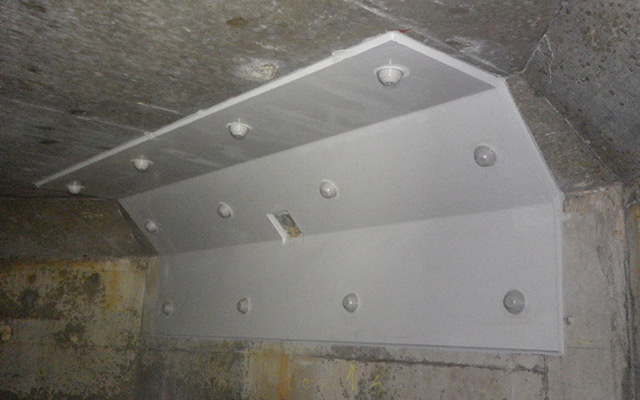

  耐荷力が不足した部材に鋼板を接着することにより、耐荷力を向上させる工法です。



  ※各画像をクリックすると拡大表示されます
